Cara Mencocokkan Ukuran Nosepiece Hand Riveter dengan Diameter Blind Rivet

Ada beberapa hal yang merusak proyek pengerjaan logam lebih cepat daripada alat yang macet. Anda menekan pegangannya dan mengharapkan hasil yang bersih. Sebaliknya, Anda malah menghadapi pin logam yang tertancap. Seringkali, Anda mendapatkan flensa yang jelek dan cacat. Ini merusak sambungan struktural Anda. Frustrasi mekanis hampir selalu berasal dari ketidakcocokan sederhana. Pengaturan alat Anda harus selaras dengan perangkat keras Anda. Paku keling buta sangat bergantung pada jarak bebas mekanis yang presisi. Mekanisme penarik internal harus mencengkeram pin yang dimasukkan dengan benar. Ketika komponen-komponen ini gagal untuk menyelaraskan, integritas sendi menurun dengan cepat. Kelemahan struktural menjadi risiko proyek yang besar. Anda tidak bisa mendapatkan hasil yang tidak terduga.

Panduan ini berfungsi sebagai sumber teknis definitif Anda. Kami akan mengeksplorasi cara memilih peralatan yang tepat untuk proyek Anda. Anda akan mempelajari mekanisme di balik pengoperasian pengikatan yang andal. Kami juga membahas langkah-langkah praktis untuk meningkatkan pengaturan Anda. Kami merinci metode pemecahan masalah untuk kegagalan mekanis yang umum. Pada akhirnya, Anda akan mencapai hasil yang konsisten di setiap tarikan. Anda akan melindungi materi Anda dari kerusakan yang tidak perlu.

Kunci takeaways

• Nosepiece diberi label berdasarkan diameter badan paku keling , namun dirancang untuk secara tepat mencengkeram diameter mandrel yang sesuai.

• Penggunaan nosepiece yang terlalu besar menyebabkan rahang perkakas tergelincir atau merusak bentuk kepala keling; ukuran yang terlalu kecil tidak akan menerima mandrel.

• Ukuran imperial standar (3/32", 1/8", 5/32", 3/16") dipetakan langsung ke metrik yang setara (2,4 mm, 3,2 mm, 4,0 mm, 4,8 mm) untuk kompatibilitas silang.

• Berinvestasi pada riveter tangan profesional dengan nosepieces yang dapat diganti tanpa alat dan rahang Cr-Mo multi-bagian mencegah kemacetan perawatan jangka panjang.

Realitas Mekanis: Mengapa Penyelarasan Nosepiece dan Rivet Penting

Mari kita uraikan mekanisme intinya. Anda perlu memahami cara kerja perangkat keras sebenarnya. Setiap pekerjaan pengikatan membutuhkan ketelitian mutlak. Sedikit penyimpangan toleransi menyebabkan sakit kepala operasional yang parah.

Anatomi Keling Buta

Anda harus mengenali dua komponen utama. Mereka berinteraksi secara unik selama proses pengikatan.

• Badan Keling: Bagian berbentuk tabung ini melebar ke luar. Ini membentuk hubungan permanen antara materi Anda.

• Mandrel: Peniti seperti paku ini terletak seluruhnya di dalam tubuh. Ini bertindak sebagai pemicu aktivasi mekanis.

Alat Anda menarik pin ini untuk merusak bentuk tubuh. Setelah berubah bentuk, tubuh mengunci sendi dengan aman.

Fisika Tarikan

Alat Anda berisi rahang internal kecil. Rahang ini menggigit pin yang dimasukkan. Anda menekan pegangannya untuk menghasilkan gaya tarikan. Tindakan ini menarik pin dengan kuat ke landasan depan. Kepala pin kemudian memaksa badan tubular untuk melebar ke luar. Akhirnya, pin putus pada breakpoint yang telah ditentukan. Bodi lainnya menciptakan penahan permanen dan tahan getaran.

Biaya Kegagalan (Terlalu Besar)

Bagian depan yang terlalu besar menyebabkan masalah langsung. Mereka membiarkan pin bergoyang di dalam ruangan. Hal ini menciptakan gaya tarik yang asimetris. Rahang perkakas Anda kemungkinan besar akan tergelincir selama pengoperasian. Anda mungkin merusak flensa perangkat keras secara permanen. Lebih buruk lagi, pin tersebut mungkin patah di bawah permukaan material. Tarikan yang tidak rata merusak hasil akhir estetika. Hal ini juga membuat struktur sendi menjadi terganggu.

Biaya Kegagalan (Terlalu Kecil)

Potongan berukuran kecil menimbulkan hambatan yang sangat berbeda. Anda tidak bisa memasukkan pin ke dalam alat. Jika Anda memaksakannya, Anda berisiko mengalami kemacetan permanen. Pin dapat menempel erat di dalam silinder rahang setelah patah. Anda kemudian akan membuang waktu berjam-jam untuk mencoba mengekstraknya. Silinder yang tersumbat menghentikan seluruh alur kerja Anda. Anda harus membongkar alat sepenuhnya untuk memperbaiki penyumbatan.

Ukuran Nosepiece Hand Riveter Standar vs. Dimensi Rivet

Memilih ukuran nosepiece riveter tangan yang tepat bergantung pada kerangka ukuran standar. Pabrikan memberi label bagian depan ini berdasarkan diameter bodi. Namun, potongan-potongan ini sebenarnya mencengkeram pin bagian dalam. Izinnya harus tetap sangat ketat. Anda harus mencocokkannya dengan sempurna untuk memastikan keterlibatan rahang yang tepat.

Kerangka Ukuran

Manufaktur global bergantung pada pengukuran standar. Ukuran imperial dan metrik saling terkait satu sama lain. Hal ini memastikan kompatibilitas silang antar merek yang berbeda. Anda dapat dengan mudah beralih antara perangkat keras pecahan dan metrik. Jangan pernah menebak dimensinya. Selalu verifikasi spesifikasi yang tercetak pada kemasan perangkat keras Anda.

Pemetaan Pecahan ke Metrik

Ukuran proyek yang berbeda memerlukan dimensi perangkat keras yang spesifik. Tinjau aplikasi umum ini.

• 3/32' (2,4 mm): Terbaik untuk tugas ringan atau tugas presisi. Gunakan ini untuk barang elektronik halus atau plastik tipis.

• 1/8' (3,2 mm): Ideal untuk DIY standar dan lembaran logam. Ini berfungsi sebagai pengencang sehari-hari yang paling umum.

• 5/32' (4,0 mm): Digunakan pada otomotif dan fabrikasi yang lebih berat. Memberikan kekuatan geser yang sangat baik untuk panel kendaraan.

• 3/16' (4,8 mm): Diperlukan untuk sambungan struktural yang berat. Anda sering kali memerlukan alat gabungan ganda untuk memasangnya secara efektif.

• 1/4' (6,4 mm): Dirancang untuk aplikasi komersial ekstrem. Ini biasanya melampaui batas perkakas manual standar.

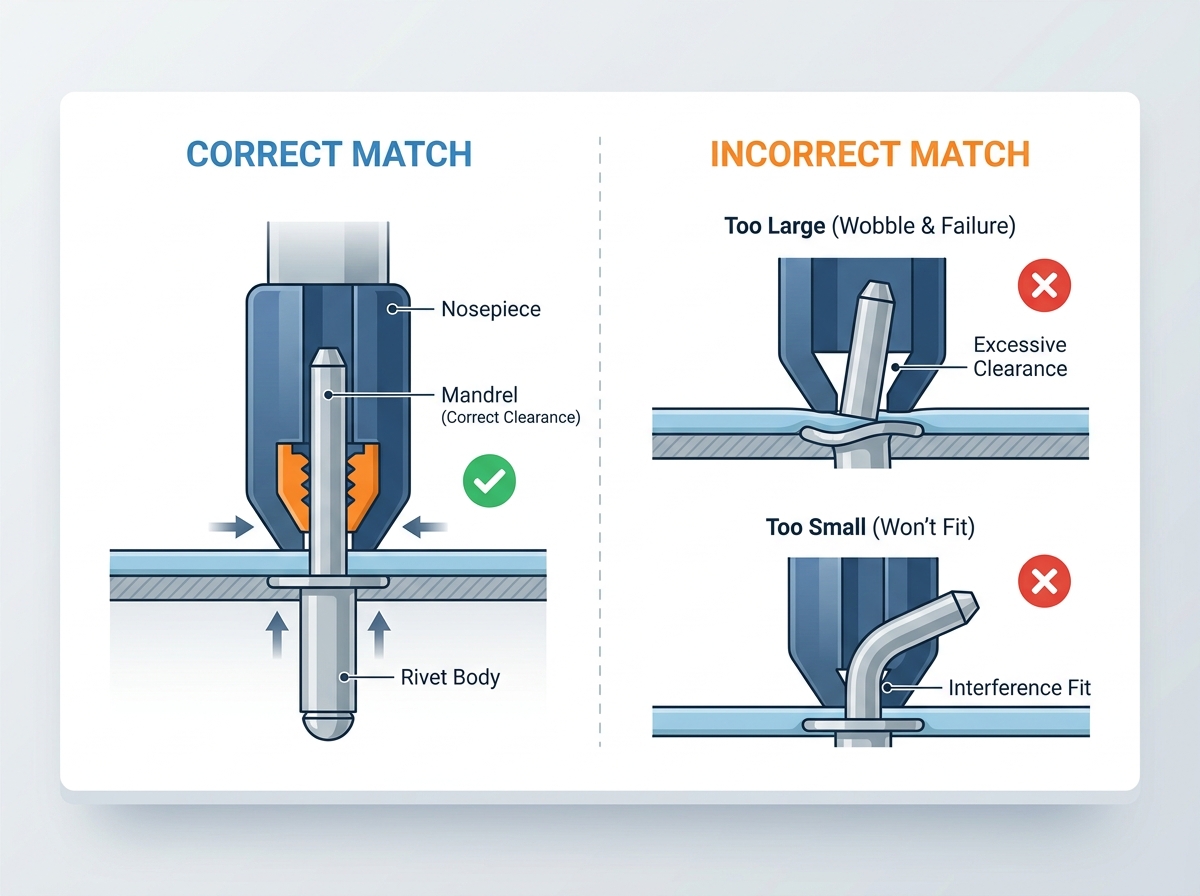

Memvisualisasikan Pertandingan

Anda memerlukan referensi cepat untuk ruang kerja Anda. Tinjau bagan di bawah ini sebelum memulai proyek apa pun. Ini membantu Anda memverifikasi peralatan Anda secara instan.

Bagan Ukuran dan Aplikasi Paku Keling Standar

Cara Menggunakan Hand Riveter: Kalibrasi Nosepiece Langkah demi Langkah

Kalibrasi yang tepat mencegah kerusakan alat. Ikuti langkah-langkah tepat berikut untuk setiap proyek. Penyiapan yang terburu-buru menyebabkan kegagalan mekanis secara langsung.

Persiapan

Selalu nilai materi Anda terlebih dahulu. Apakah Anda menggunakan aluminium, baja, atau baja tahan karat? Konfirmasikan spesifikasi diameter persis yang tercetak pada kotak. Periksa rentang pegangan dengan hati-hati. Materi Anda harus berada dalam kisaran yang ditentukan ini. Ukur lubang bor Anda menggunakan jangka sorong digital. Lubang yang sempit mencegah penyisipan yang benar.

Menukar Nosepiece

Anda harus mengubah bagian depan setiap kali Anda mengubah ukuran perangkat keras. Ikuti prosedur standar ini.

1. Langkah 1: Lepaskan ketegangan pegangan sepenuhnya. Buka alat sepenuhnya untuk melepaskan rahang bagian dalam.

2. Langkah 2: Gunakan kunci pas yang disertakan. Beberapa alat modern memiliki fitur tepi pelepas cepat yang menonjol. Lepaskan bagian depan saat ini dengan hati-hati. Simpan dengan aman untuk mencegah kehilangan.

3. Langkah 3: Masukkan ukuran target. Pastikan posisinya menempel pada housing. Itu harus tetap terpasang dengan kuat. Benang yang lepas akan terkelupas seluruhnya selama tarikan tegangan tinggi. Ini merusak badan alat secara permanen.

Eksekusi

Mengetahui cara menggunakan riveter tangan dengan benar menjamin kesuksesan. Masukkan pin sepenuhnya ke dalam ruangan. Berikan tekanan tegak lurus yang ketat pada benda kerja Anda. Setiap penyimpangan sudut menyebabkan pin bengkok. Remas pegangannya dengan kuat dan mantap. Anda mungkin memerlukan beberapa pompa untuk pin yang lebih panjang. Lanjutkan meremas sampai Anda mendengar bunyi letupan yang pasti. Sambungan itu sekarang aman.

Memecahkan Masalah Kesalahan Umum dan Kemacetan Mandrel

Bahkan perakit berpengalaman pun menghadapi masalah mekanis. Anda harus tahu cara mengatasinya dengan aman.

Masalah "Mandrel Terjebak".

Pin sering kali tersangkut di tengah tarikan. Hal ini biasanya terjadi karena sedikit ketidakcocokan ukuran. Hal ini juga terjadi ketika rahang bagian dalam kekurangan pelumasan yang tepat. Kotoran dan serutan logam menumpuk seiring waktu. Kotoran ini mencegah rahang terbuka sepenuhnya. Alat yang macet akan menghentikan seluruh produktivitas dengan segera.

Mengatasi Kemacetan

Jangan sekali-kali mencungkil pin yang tersangkut dengan paksa. Anda akan merusak silinder bagian dalam. Ikuti prosedur pembongkaran yang aman. Pertama, lepaskan bagian depan menggunakan kunci pas Anda. Selanjutnya, buka tutup wadah luar dengan hati-hati. Ekstrak pin yang terjepit menggunakan tang runcing. Bersihkan rahang bagian dalam secara menyeluruh. Oleskan setetes oli mesin ringan sebelum dipasang kembali. Ini mencegah lengketnya masa depan.

Pertimbangan Kekerasan Bahan

Bahan perangkat keras menentukan gaya tarik Anda. Perangkat keras baja tahan karat menuntut tekanan yang sangat besar. Kekuatan ekstra ini mempercepat keausan alat. Rahang bisa tumpul dengan sangat cepat. Anda mungkin mengalami selip meskipun dimensinya sangat cocok. Perangkat keras aluminium mengurangi tekanan pada peralatan Anda. Bahan lembut memperpanjang umur komponen internal Anda. Selalu periksa rahang Anda jika terjadi selip berulang kali. Segera ganti rahang yang tumpul.

Mengevaluasi dan Memilih Hand Riveter Profesional

Alat dasar gagal karena beban kerja yang berat. Meningkatkan peralatan Anda akan meningkatkan efisiensi alur kerja secara dramatis. Carilah ketahanan siklus hidup yang unggul. Alat yang dirancang dengan baik akan membuahkan hasil dengan cepat.

Transisi ke Tahap Keputusan

Jangan mendasarkan keputusan pembelian Anda hanya pada harga awal. Pikirkan tentang efisiensi alur kerja dan keandalan struktural. Kemacetan yang terus menerus menyia-nyiakan jam kerja yang berharga. Komponen yang murah memerlukan penggantian yang sering. Anda memerlukan peralatan yang dibuat untuk pengoperasian berkelanjutan.

Dimensi Evaluasi Utama

Bandingkan fitur-fitur ini saat mengevaluasi peralatan baru untuk toko Anda.

• Penyimpanan & Perubahan Nosepiece: Carilah penyimpanan di alat. Anda tidak boleh kehilangan potongan ekstra Anda. Tepi yang menonjol memungkinkan pertukaran cepat tanpa kunci pas tambahan.

• Konstruksi Rahang Internal: Carilah rahang baja Chromium-Molybdenum (Cr-Mo) tiga bagian. Mereka menawarkan cengkeraman yang unggul dan umur panjang yang luar biasa. Alternatif baja karbon dua potong yang murah cepat rusak.

• Leverage & Ergonomi: Desain engsel tunggal cocok untuk aluminium ringan. Namun, engsel sambungan ganda mengurangi kelelahan tangan secara signifikan. Mereka mutlak diperlukan untuk sambungan baja tebal.

• Sistem Penangkapan Mandrel: Pekerjaan bervolume tinggi menghasilkan banyak limbah tajam. Botol pengumpul pin bekas meningkatkan keamanan ruang kerja. Itu membuat lantai Anda bersih dari pecahan logam berbahaya.

Berinvestasi pada riveter tangan profesional menghilangkan sakit kepala pemeliharaan berkelanjutan. Anda mendapatkan kinerja yang dapat diprediksi pada setiap pekerjaan.

Kesimpulan

Mencocokkan dimensi alat Anda dengan perangkat keras Anda tetap tidak dapat dinegosiasikan. Penyelarasan yang tepat menjamin integritas sendi yang sangat kuat. Ini juga secara signifikan memperpanjang umur operasional alat Anda. Ketidakcocokan menimbulkan risiko proyek yang tidak perlu. Anda mengkompromikan keselamatan dan estetika jika Anda mengabaikan toleransi yang sebenarnya.

Luangkan waktu untuk mengaudit persediaan Anda saat ini. Ukur perangkat keras Anda menggunakan kaliper yang akurat. Periksa kesehatan komponen internal Anda secara teratur. Lumasi silinder rahang untuk memastikan kelancaran pengoperasian. Tingkatkan peralatan Anda untuk aplikasi bertekanan tinggi. Alat yang andal mengubah fabrikasi yang sulit menjadi proses yang mudah dan dapat diulang. Tingkatkan standar kontrol kualitas Anda hari ini. Proyek masa depan Anda akan mendapat manfaat besar dari disiplin mekanik dasar ini.

FAQ

Q: Bisakah saya menggunakan nosepiece yang lebih besar jika nosepiece yang benar hilang?

J: Tidak. Menggunakan ukuran yang lebih besar akan menimbulkan jarak bebas yang berlebihan. Rahang alat akan mencengkeram secara tidak merata. Hal ini menyebabkan pin internal bergetar. Anda berisiko mengalami kemacetan alat secara permanen. Perangkat kerasnya juga tidak terpasang dengan benar, meninggalkan sambungan yang lemah secara struktural.

T: Bagaimana cara mengetahui ukuran paku keling saya yang tidak bertanda?

A: Gunakan kaliper digital untuk mengukur diameter badan tabung luar. Jangan mengukur pin internal. Bandingkan pengukuran ini dengan bagan pecahan atau metrik standar. Cocokkan angka persisnya dengan tanda yang tertera pada potongan perkakas Anda.

T: Mengapa riveter tangan saya gagal mematahkan mandrel meskipun dengan nosepiece yang benar?

J: Ini menunjukkan keausan alat internal. Rahang Anda kemungkinan besar tumpul atau tersumbat oleh kotoran. Kurangnya pelumasan yang tepat mencegah kekuatan cengkeraman yang memadai. Selain itu, Anda mungkin kekurangan daya ungkit pegangan jika Anda menarik bahan baja tahan karat yang keras.

T: Apakah panjang paku keling (rentang pegangan) mempengaruhi ukuran nosepiece?

J: Tidak. Kisaran pegangan hanya menentukan ketebalan material maksimum yang dapat Anda gabung. Anda menentukan bagian perkakas yang benar hanya berdasarkan diameter badan perangkat keras. Panjangnya tidak berpengaruh pada jarak bebas mekanis internal.
