Berapa Ukuran Tang Penjepit yang Anda Butuhkan untuk Snap Ring Internal dan Eksternal?

Menggunakan alat snap ring yang salah menyebabkan frustrasi operasional secara langsung. Hal ini juga menimbulkan bahaya keselamatan serius langsung ke ruang kerja Anda. Mekanik sering kali menemukan cincin penahan yang rusak atau pengencang terbang yang berbahaya. Anda bahkan mungkin membengkokkan ujung tang halus secara permanen selama perawatan rutin. Memilih antara model internal atau eksternal saja tidak pernah cukup untuk mendapatkan hasil yang profesional. Anda harus hati-hati mencocokkan diameter ujung alat dengan lubang pengikat yang tepat. Selain itu, Anda memerlukan kapasitas rahang yang tepat untuk poros atau lubang rumah tertentu. Slippage terjadi seketika ketika dimensi penting ini gagal disejajarkan dengan benar.

Panduan ini memberikan kerangka kerja pasti untuk pemilihan alat yang tepat. Kami membantu Anda mengevaluasi, memilih, dan memilih peralatan tepat yang diperlukan untuk sukses. Anda akan menemukan strategi pengukuran canggih yang disesuaikan untuk aplikasi industri, otomotif, dan mekanis yang menuntut. Penyelarasan alat yang tepat mencegah kegagalan mekanis yang tidak terduga selama tugas perakitan berat. Menguasai nuansa ukuran ini pada akhirnya menghemat banyak waktu penundaan produksi.

Kunci takeaways

• Ukuran Tip Sangat Penting: Metrik terpenting dalam menentukan ukuran tang penjepit adalah diameter ujung (biasanya berkisar antara 0,038' hingga 0,115'), yang harus pas dengan lubang lug snap ring.

• Kapasitas Penting: Baik tang penjepit internal maupun tang penjepit eksternal dinilai berdasarkan diameter lubang atau poros yang dapat diservis dengan aman (misalnya, 3/8' hingga 2').

• Hindari Kesalahan Universal: Tang dengan ujung yang dapat diganti menawarkan keserbagunaan tetapi sering kali tidak memiliki kekakuan yang diperlukan untuk cincin penahan tugas berat dan tegangan tinggi, sehingga meningkatkan risiko defleksi alat.

• Pemilihan Sudut: Ujung miring 45 derajat dan 90 derajat diperlukan untuk jarak bebas yang terhalang di mana ujung lurus tidak dapat mempertahankan ikatan 90 derajat yang aman dengan ring.

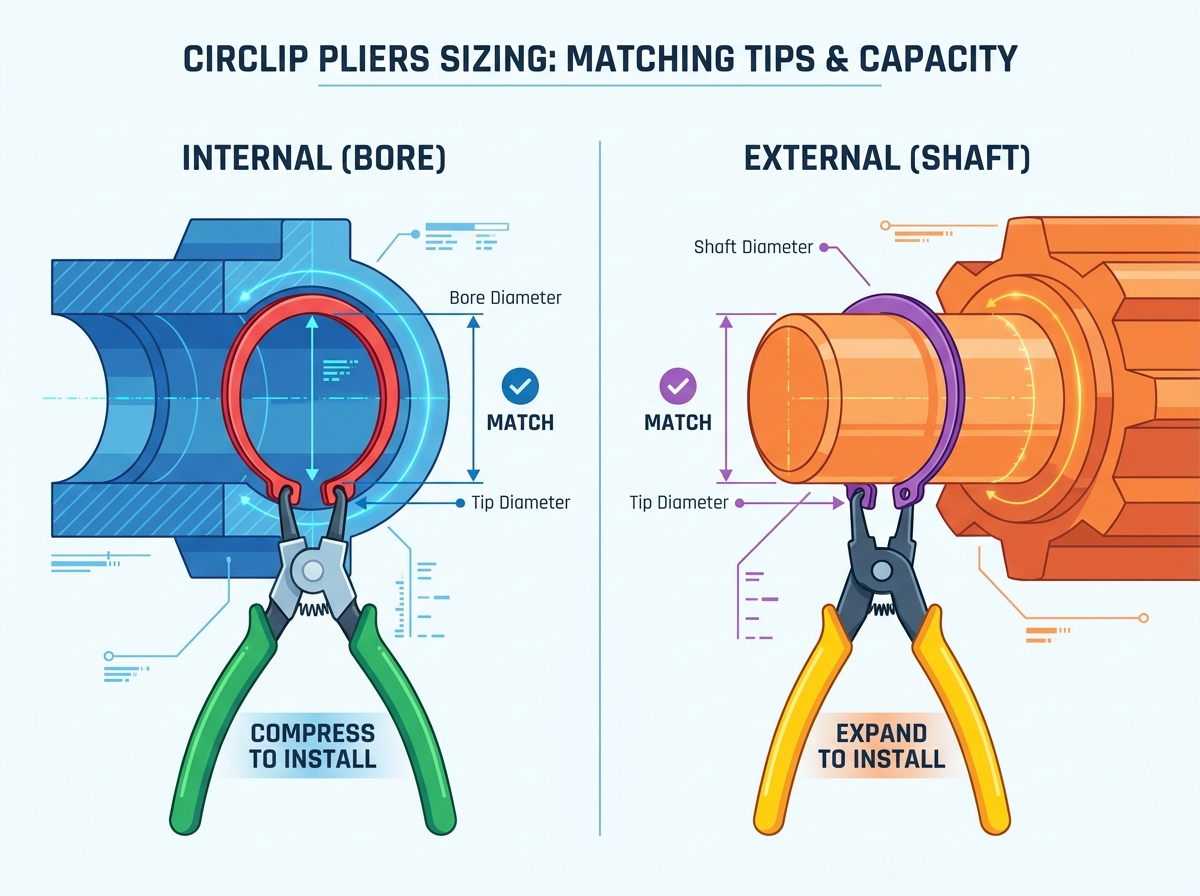

Kerangka Evaluasi: Metrik Inti Ukuran Tang Penjepit

Memilih yang tepat ukuran tang penjepit memerlukan pengukuran yang tepat dan pemahaman tentang pengaruh mekanis. Pabrikan mengkategorikan perkakas ini terutama berdasarkan kapasitas lubang dan porosnya. Kapasitas ini menentukan diameter maksimum dan minimum yang dapat mereka tangani dengan aman. Anda akan menemukan perkakas eksternal yang diberi peringkat untuk diameter poros padat tertentu. Perkakas internal sesuai dengan dimensi lubang rumah yang berbeda. Abaikan batasan ini, dan Anda berisiko mengalami kegagalan alat atau kerusakan pengikat.

Matriks diameter ujung membentuk pilar evaluasi penting lainnya dalam proses pemilihan Anda. Anda harus selalu mengukur lubang lug snap ring target Anda. Standar industri standar menentukan ukuran ujung tertentu untuk dimensi cincin tertentu. Tolok ukur yang umum mencakup 0,9 mm (0,038"), 1,2 mm (0,047"), dan 1,8 mm (0,070"). Jika Anda memasukkan ujung yang terlalu kecil, cincin pasti akan berputar karena tekanan. Ujung yang terlalu besar akan menolak untuk memasang pengikat dengan benar.

Alat profesional menampilkan profil ujung yang dirancang dengan baik dan lancip yang disengaja. Alternatif anggaran sering kali menampilkan pin silinder yang lurus dan halus. Perkakas kelas atas menggunakan sedikit lancip terbalik pada ujung logam. Kemiringan terbalik ini bertindak sebagai mekanisme keselamatan penting selama pengoperasian. Ini memaksa cincin penahan menempel erat pada badan rahang. Ketegangan pegas sebenarnya meningkatkan stabilitas cengkeraman secara keseluruhan. Pengikat tidak mudah lepas selama tugas kompresi atau ekspansi berat.

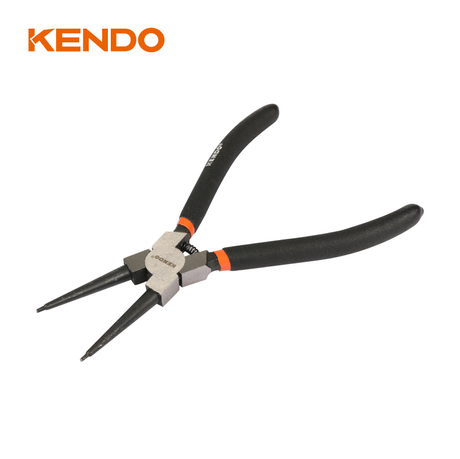

Persyaratan Ukuran untuk Tang Penjepit Internal

Bekerja di dalam ruangan tertutup menghadirkan tantangan mekanis dan visual yang unik. Masalah bisnis utama Anda melibatkan kompresi cincin penahan dengan aman di dalam lubang silinder dalam. Anda harus melakukan tindakan ini tanpa merusak dinding lubang bagian dalam. Selain itu, Anda tidak boleh kehilangan kendali terhadap tegangan pegas yang agresif. khusus Tang penjepit internal memenuhi kriteria keberhasilan ini dengan sempurna. Mereka menekan ke dalam dengan mulus saat Anda menekan pegangannya.

Anda harus mengukur alat Anda langsung ke diameter lubang spesifik yang Anda servis. Produsen perkakas membagi kapasitas internal ke dalam kelompok operasional yang berbeda dan terdefinisi dengan baik. Model tugas ringan biasanya mencakup ukuran lubang 8mm hingga 13mm. Perkakas kelas menengah secara rutin menangani dimensi 12mm hingga 25mm dalam aplikasi otomotif. Tugas industri tugas berat memerlukan perkakas tangguh yang mencakup rentang 19 mm hingga 60 mm. Memilih perkakas dari kelompok kapasitas yang salah menjamin leverage mekanis yang sangat buruk.

Risiko penerapan meningkat secara signifikan ketika operator salah menilai dimensi penting ini. Bayangkan menggunakan alat berukuran kecil pada ring transmisi internal yang besar. Ketegangan pegas internal dengan mudah mengalahkan rahang tang yang lemah dan berukuran kecil. Ujung-ujungnya mungkin saling bersilangan di bawah tekanan tangan yang ekstrim. Dalam skenario terburuk, ujungnya patah sepenuhnya dan jatuh ke dalam mesin. Kami sangat menyarankan untuk meningkatkan satu kelas ukuran jika Anda beroperasi mendekati kapasitas maksimum alat.

Persyaratan Ukuran untuk Tang Penjepit Eksternal

Pengencang eksternal memerlukan pendekatan mekanis dan geometri fisik yang sama sekali berbeda. Anda harus melebarkan cincin ini dengan hati-hati di atas poros silinder padat. Kriteria keberhasilan utama adalah menghindari deformasi permanen pada logam. Klip yang terlalu melebar akan menghancurkan elastisitas bawaan dan daya penahannya. Cincin yang cacat tidak akan pernah terpasang dengan aman di dalam alur penahan mesinnya. Ukuran alat yang tepat mengurangi kesalahan operasional yang mahal dan berbahaya ini.

Tang penjepit eksternal berkualitas cocok dengan diameter poros tertentu dengan tepat. Mirip dengan model internal, model ini mengikuti kelompok kapasitas eksternal yang berbeda. Barang elektronik kecil sering kali memerlukan rentang 3 mm hingga 10 mm. Perbaikan otomotif umumnya memerlukan kapasitas kerja 10mm hingga 25mm yang kokoh. Poros alat berat memerlukan kemampuan ekspansi 19mm hingga 60mm yang kuat. Menggunakan perkakas yang terlalu besar pada poros yang kecil akan menyebabkan penanganan yang tidak tepat dan kemungkinan komponen tergores.

Alat eksternal tingkat profesional menggabungkan mekanisme penghentian ekspansi berlebih yang khusus. Operator dengan mudah meregangkan klip melebihi batas elastisnya selama pemasangan perakitan yang berlangsung cepat. Sekrup penghenti yang dapat disesuaikan sepenuhnya menghilangkan kesalahan manusia yang sangat umum ini. Anda mengkalibrasi sekrup yang disetel untuk menghentikan pergerakan rahang pada lebar maksimum tertentu. Mereka secara fisik mencegah pegangannya terbuka lebih jauh. Fitur brilian ini memastikan setiap pemasangan menjaga ketegangan pegas cincin pabrik dengan sempurna.

Kategori Solusi: Tang Ujung Tetap vs. Tang Ujung yang Dapat Dipertukarkan

Para mekanik terus-menerus berdebat antara membeli peralatan khusus atau peralatan yang sangat serbaguna. Setiap kategori memecahkan masalah operasional yang berbeda di lantai pabrik. Mari kita periksa pendekatan keserbagunaan versus pendekatan keandalan murni. Mengevaluasi opsi ini memerlukan pemahaman tempo operasional harian dan kebutuhan torsi Anda.

Tang yang dapat diganti atau universal mengutamakan kegunaan tertinggi dan efisiensi penyimpanan. Mereka menampilkan tip yang dapat dilepas dalam berbagai sudut dan diameter tertentu. Kit ini terbukti sangat hemat biaya untuk perawatan rutin bervolume rendah dan tidak dapat diprediksi. Pemeliharaan fasilitas yang tidak dapat diprediksi mendapat manfaat dari adanya beberapa opsi geometris di dekatnya. Namun, hal tersebut membawa risiko struktural dan mekanis yang signifikan. Ujung yang dapat dilepas tetap rentan melentur saat torsi tinggi. Kadang-kadang rusak saat menangani pengencang tugas berat dan tegangan tinggi. Masalah penyelarasan sering kali berkembang seiring berjalannya waktu karena keausan pada mekanisme penguncian.

Tang berujung tetap mewakili pendekatan keandalan tertinggi bagi teknisi profesional. Pabrikan menempanya sebagai satu bagian baja karbon tinggi yang berkesinambungan. Mereka tidak menunjukkan permainan mekanis selama pengoperasian yang rumit atau berat. Mereka mentransfer kekuatan cengkeraman maksimum dengan aman langsung ke pengikat. Kelemahan utama adalah biaya pengadaan awal yang lebih tinggi untuk kotak peralatan Anda. Anda harus membeli set khusus untuk mencakup berbagai ukuran, sudut, dan kapasitas.

Kami sangat merekomendasikan tip tetap untuk lingkungan produksi yang menuntut. Perawatan alat berat dan pembangunan kembali transmisi otomotif memerlukan kekakuan maksimum yang mutlak. Turunkan set yang dapat dipertukarkan secara ketat ke aplikasi tugas ringan dan sesekali. Mereka berfungsi cukup baik di lingkungan DIY atau perangkat darurat di pinggir jalan.

Tabel Perbandingan Geometri Alat

Risiko Penerapan: Sudut Tip dan Batasan Jarak Bebas

Mengakses pengikat sering kali menentukan pilihan alat Anda, sama seperti ukurannya. Tip lurus tetap menjadi standar yang tidak terbantahkan untuk semua aplikasi akses langsung. Mereka menawarkan transfer kekuatan setinggi mungkin dari tangan Anda ke ring. Tangan Anda sejajar sempurna dengan poros atau lubang utama. Jika memungkinkan, kami sangat menyarankan untuk menggunakan alat berujung lurus terlebih dahulu.

Jarak bebas yang terhalang memerlukan geometri dan pendekatan pahat yang sepenuhnya berbeda. Lubang silinder dalam sering kali menghalangi akses lurus sepenuhnya. Poros transmisi otomotif yang tersembunyi menghadirkan rintangan logistik serupa yang membuat frustrasi. Dalam skenario pembatasan ini, Anda harus menentukan tip bersudut 45 derajat atau 90 derajat. Mereka memungkinkan Anda mempertahankan posisi duduk 90 derajat yang aman terhadap ring itu sendiri. Sudut tempat duduk yang tepat mencegah pengikat tergelincir secara tidak terduga saat terkena beban.

Anda harus mengetahui peringatan ukuran penting mengenai konfigurasi sudut. Membengkokkan ujung baja secara inheren menimbulkan penambah tegangan yang parah ke dalam logam. Ujung yang miring mengalami tekanan yang jauh lebih tinggi pada tikungan selama kompresi yang kuat. Memilih ukuran tang yang sedikit lebih berat sangat disarankan di sini untuk mencegah patah.

Ikuti praktik terbaik berikut ini untuk menggunakan alat bersudut dengan aman:

1. Verifikasi kedalaman yang tepat dari celah mekanis yang terhalang menggunakan probe.

2. Pilih alat 45 derajat jika ada akses diagonal parsial di dalam wadahnya.

3. Pilih alat 90 derajat hanya untuk persyaratan akses tegak lurus jauh di dalam lubang.

4. Tingkatkan peringkat kapasitas alat sebanyak satu langkah untuk mengimbangi tekanan lentur yang berat.

5. Terapkan kekuatan tangan secara perlahan untuk secara aktif memantau adanya defleksi ujung yang berbahaya.

Logika Pemilihan: Membuat Set Tang Snap Ring Anda

Membangun perangkat yang efektif memerlukan perencanaan strategis dan evaluasi metrik yang spesifik. Mulailah dengan mengidentifikasi rentang operasi harian fasilitas Anda secara tepat. Audit ukuran poros dan lubang paling umum yang sering Anda temui. Dokumentasikan diameter lubang lug pada pengencang mekanis yang paling sering Anda ganti. Data sederhana ini membentuk fondasi kokoh logika pembelian Anda.

Kami sangat menyarankan untuk merakit kit minimum yang dapat diandalkan terlebih dahulu. Segera beli set ujung tetap standar yang terdiri dari empat bagian atau delapan bagian. Pastikan set yang dipilih ini mencakup dimensi kelas menengah yang paling penting. Carilah tip dengan diameter luar 0,038" hingga 0,070". Perlengkapan Anda harus mencakup konfigurasi geometris lurus dan 90 derajat. Tentu saja, Anda memerlukan tipe operasional internal dan eksternal. Pengaturan dasar ini dengan mudah menangani sekitar delapan puluh persen tugas mekanis pada umumnya.

Penambahan tugas berat menjadi mutlak diperlukan untuk aplikasi industri dan pertanian besar-besaran. Alat pemeras tangan standar menjadi berbahaya pada cincin yang melebihi dua inci (50mm). Belilah tang ratcheting khusus untuk menangani komponen besar dan bertegangan tinggi ini. Mekanisme ratcheting mengunci rahang dengan aman pada berbagai tahap ekspansi atau kompresi. Mereka dengan aman mengatur tegangan pegas yang besar saat Anda menggerakkan pengikat ke posisinya.

Terakhir, terapkan verifikasi material yang ketat selama proses pemilihan Anda. Jangan pernah menerima konstruksi logam stempel murah untuk aplikasi profesional. Pastikan perkakas pilihan Anda mencantumkan ujung baja yang dikeraskan dan ditempa dingin. Penempaan dingin dengan indah menyelaraskan struktur butiran logam untuk menghasilkan kekuatan yang jauh lebih unggul. Pengerasan mencegah ujung pembulatan setelah penggunaan industri berat berulang kali.

Kesimpulan

Mencocokkan ukuran alat yang tepat secara permanen mencegah komponen rusak dan kecelakaan kerja yang berbahaya. Anda harus benar-benar menyelaraskan diameter ujung dengan lubang lug halus cincin. Pada saat yang sama, cocokkan kapasitas rahang secara akurat dengan poros atau ukuran lubang di bawahnya. Abaikan salah satu metrik penting tersebut, dan kegagalan mekanis tetap tidak dapat dihindari selama perakitan kembali.

Kami mendesak semua profesional untuk memprioritaskan tang berujung tetap dan pas untuk pengoperasian sehari-hari. Perlakukan alat-alat ini sebagai instrumen presisi yang telah dikalibrasi, bukan sebagai alat genggam biasa. Mereka memastikan efisiensi maksimum dan keselamatan tanpa kompromi selama pemeliharaan yang rumit dan berat.

Segera tinjau spesifikasi peralatan Anda saat ini untuk mengidentifikasi kesenjangan kemampuan yang mencolok. Ukur pengencang fasilitas Anda yang paling umum menggunakan kaliper digital yang andal. Telusuri pilihan set tang profesional pilihan untuk meningkatkan perangkat Anda hari ini dengan aman.

FAQ

Q: Bagaimana cara mengukur ukuran tang penjepit yang tepat jika saya tidak mengetahui spesifikasinya?

A: Gunakan jangka sorong digital untuk mengukur diameter lubang pada snap ring dengan hati-hati. Ini menentukan ukuran tip yang Anda perlukan. Selanjutnya, ukur diameter poros atau lubang yang tepat. Pengukuran ini menentukan braket kapasitas rahang yang diperlukan untuk alat Anda.

T: Bisakah saya menggunakan tang internal pada snap ring eksternal?

A: Tidak. Tang internal menekan untuk menutup; tang eksternal kompres untuk membuka. Menggunakan tipe yang salah secara mekanis tidak mungkin dilakukan untuk tempat duduk yang benar. Mencoba memaksakannya menimbulkan bahaya keselamatan yang parah karena ring selip yang tidak terduga.

T: Mengapa ujung tang snap ring saya terus tertekuk?

J: Ini biasanya menunjukkan Anda menggunakan tang berukuran kecil untuk tegangan tinggi pada cincin. Hal ini juga sering terjadi ketika menggunakan tip yang murah dan tidak diperkeras yang dapat diganti pada aplikasi industri tugas berat. Selalu tingkatkan ke alat yang diperkeras dan berujung tetap untuk cincin yang kaku.

T: Apakah tang snap ring metrik dan imperial dapat dipertukarkan?

J: Secara umum, ya. Mekanisme fundamentalnya tetap sama di seluruh sistem pengukuran. Asalkan diameter ujung secara akurat pas ke dalam lubang lug tanpa permainan berlebihan, alat akan berfungsi sempurna terlepas dari tujuan pengukuran aslinya.
